Estrutura

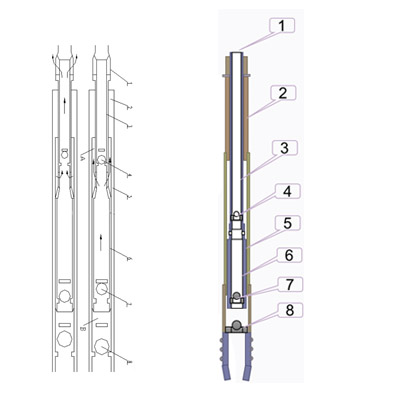

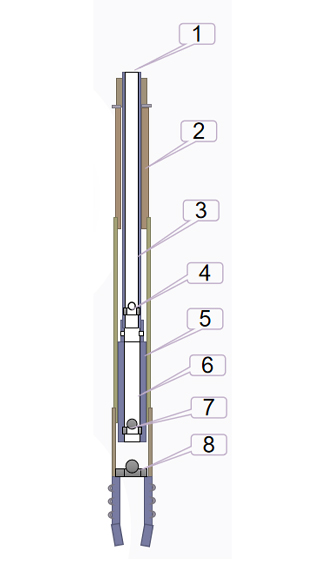

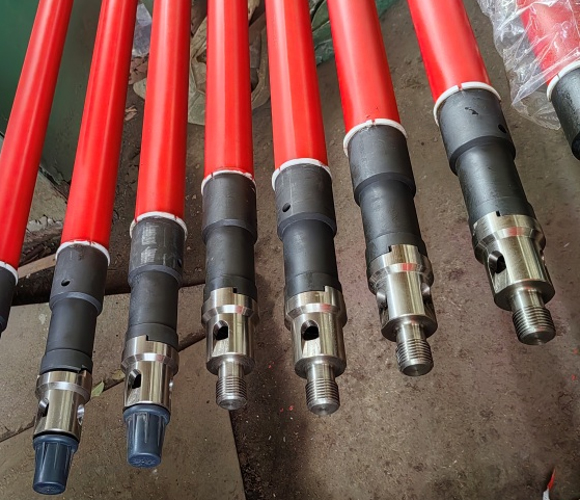

Bomba de manuseamento de gás extremo

1—Junta (Haste de Ventosa)

2—Cilindro Superior (3,8 cm - 1,2 m)

3—Êmbolo Superior (3,8 cm - 6,7 m)

4—Válvula de Deslocamento Superior

5—Cilindro Inferior (4,4 cm - 5,7 m)

6—Êmbolo Inferior (4,4 cm - 1,2 m)

7—Válvula de Deslocamento Inferior

8—Válvula de Apoio

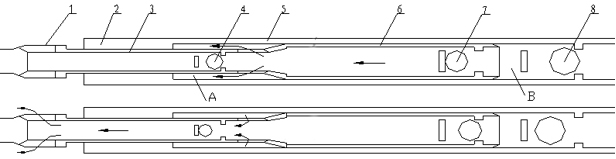

Princípio de funcionamento

No curso ascendente, os êmbolos sobem, o volume da câmara de trabalho inferior B aumenta, a pressão diminui, a válvula de retenção 8 abre e o óleo e o gás entram na câmara B. Entretanto, o volume da câmara de trabalho superior A diminui, a mistura de óleo e gás na câmara A é comprimida pela segunda vez, a pressão aumenta, a válvula de deslocamento superior 4 abre, a válvula de deslocamento inferior 7 fecha e a mistura de óleo e gás é descarregada da bomba através do êmbolo superior.

Durante o percurso descendente, o êmbolo desce, o volume da câmara B diminui, a pressão aumenta, o volume da câmara A aumenta e a pressão diminui. Sob a diferença de pressão entre as câmaras A e B, a Válvula de Deslocamento Inferior 7 abre rapidamente e a mistura de óleo e gás na câmara B entra na câmara A. Como a área anular da câmara de trabalho inferior B é maior do que a da câmara de trabalho superior A, quando todo o óleo e gás de maior volume na câmara de trabalho inferior B entra na câmara de trabalho superior A de menor volume, o volume de óleo e gás será comprimido (na sua essência, o gás será comprimido) e a pressão aumentará.

Parâmetros técnicos

 Instalação

Antes de instalar a bomba no poço, o niple de assento deve ser colocado na posição pré-calculada, juntamente com a coluna de tubos de óleo. Em seguida, insira a bomba no poço com a coluna de hastes de bombagem, e a bomba é fixada e selada pelo niple de assento. O êmbolo e a haste da válvula estão ligados à haste de bombagem. O êmbolo realiza movimento alternativo sob o acionamento da haste de bombagem e executa a função de bombagem. Ao retirar a bomba, levante a haste de bombagem e a bomba será elevada juntamente com a mesma.
