Aplicação

É aplicado em poços de petróleo com produção de areia ou carvão pulverizado, especialmente utilizado em ambientes ricos em areia.

Estrutura

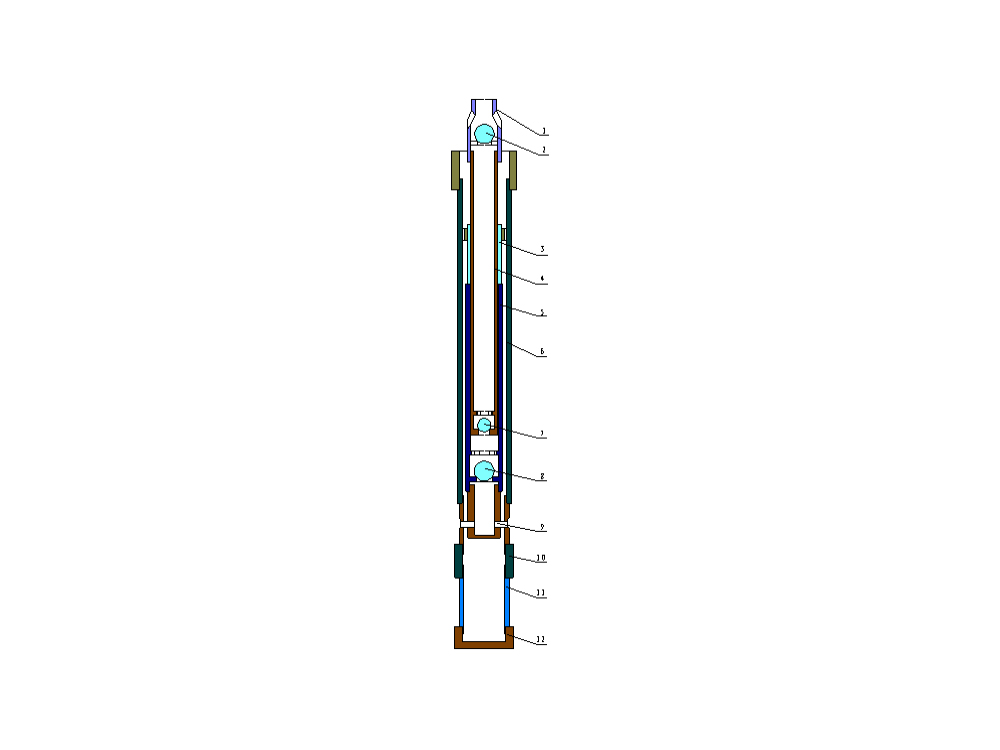

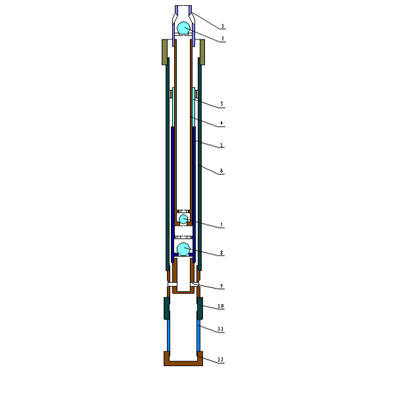

Como mostra a figura, a válvula de saída de óleo superior está sempre fora do cilindro.

1---Gaiola de saída de óleo superior forçada

2---Válvula de saída de óleo superior

3---Cilindro curto

4---Êmbolo longo

5---Tubo de extensão do cilindro

6---Cilindro exterior de decantação de areia

7---Válvula de saída de óleo inferior

8---Válvula de entrada de óleo

9---Orifício de entrada de óleo da ponte

10---Acoplamento

11—Tubo de decantação de areia

12—Bujão

Princípio de funcionamento

1. Bombagem de petróleo: Semelhante às bombas comuns dos poços de petróleo, o fluido no poço entra na bomba através da válvula de entrada de petróleo da ponte (8) no processo de limpeza e depois é descarregado para o topo da bomba através do êmbolo longo (4).

2.º Controlo de areia: A areia entra no tubo de decantação de areia 11 por baixo da bomba através do espaço anular entre o cilindro exterior de decantação de areia 6 e o cilindro da bomba 3. E parte da areia depositada no cilindro será transportada para fora da bomba pelo fluxo de óleo devido ao cilindro curto da bomba. Se o bombeamento for interrompido a meio do percurso, a areia presente no fluido na tubagem no topo da bomba será também depositada no tubo de decantação de areia, evitando obstruções e soterramento de areia.

Características do produto

1. Alta eficiência da bomba: Como a gaiola de deslocamento do êmbolo superior está sempre fora do cilindro, a secção de saída de óleo está livre do limite do diâmetro do furo do cilindro. Como resultado, a resistência ao fluxo de óleo é inferior à das bombas comuns. A eficiência da bomba é elevada.

2.º Longa vida útil: Não existe fluido entre o cilindro e o êmbolo. Isto pode evitar obstruções de areia, desgaste ou erosão de forma eficaz. Assim, a vida útil da bomba é significativamente melhorada. Ao mesmo tempo, o tubo exterior sobreposto pode evitar a deformação forçada do cilindro e a aderência da bomba.

3.Um excelente desempenho mecânico abrangente: O êmbolo longo é processado por soldadura por pulverização integral. A superfície interna do cilindro da bomba é cromada. O material da sede da válvula é de liga dura, o que permite uma elevada resistência à abrasão, corrosão e erosão.

Aplicação da gaiola de saída de óleo superior forçada: Como a gaiola de saída de óleo superior não está limitada pelo diâmetro do orifício da bomba, a espessura da parede aumenta, o que melhora significativamente a intensidade. Isto compensa o defeito de fácil fratura da gaiola de saída de óleo das bombas convencionais devido à parede fina.

Parâmetros técnicos
